1. Vad är mezzaninställ

Mezzaninställ är ett lagringssystem av stålplattformar i flera nivåer byggt inuti en befintlig byggnad för att skapa ytterligare användbara golv utan att utöka byggnadens fotavtryck. Istället för att lagra varor på ett enda marknivå, använder mezzaninställningar pelare, balkar och däck för att höja en andra eller tredje arbetsyta över det ursprungliga golvet, vilket effektivt fördubblar eller tredubblar den användbara lagringsytan inom samma väggar. Denna kategori är särskilt relevant för anläggningar med hög takfrigång men begränsad markyta, eftersom den omvandlar outnyttjad overheadvolym till en funktionell förvarings- eller arbetsnivå. Strukturen kan stödja godslagring, orderplockstationer, lätt monteringsarbete eller allmän arbetsyta, beroende på hur plattformen är konfigurerad och däckad.

Eftersom mezzaninställningar är installerade som en fristående stålkonstruktion oberoende av byggnadens klimatskal, kan det i allmänhet planeras runt befintliga pelare, dörröppningar och överliggande hinder snarare än att kräva ny konstruktion. Maximering av lagerhöjden genom mezzaninställ är ett av de mest direkta sätten att öka lagringskapaciteten utan att skaffa ytterligare golvyta , vilket är anledningen till att denna kategori ofta övervägs av anläggningar som möter utrymmesbegränsningar snarare än produktionsbegränsningar. Avsnitten som följer går igenom de strukturella komponenterna i en typisk mezzaninhyllningsplattform, vanliga applikationsscenarier, jämförelser av utrymmesutnyttjande, alternativ för däck och underhållsvägledning som är relevant för långsiktig säker drift.

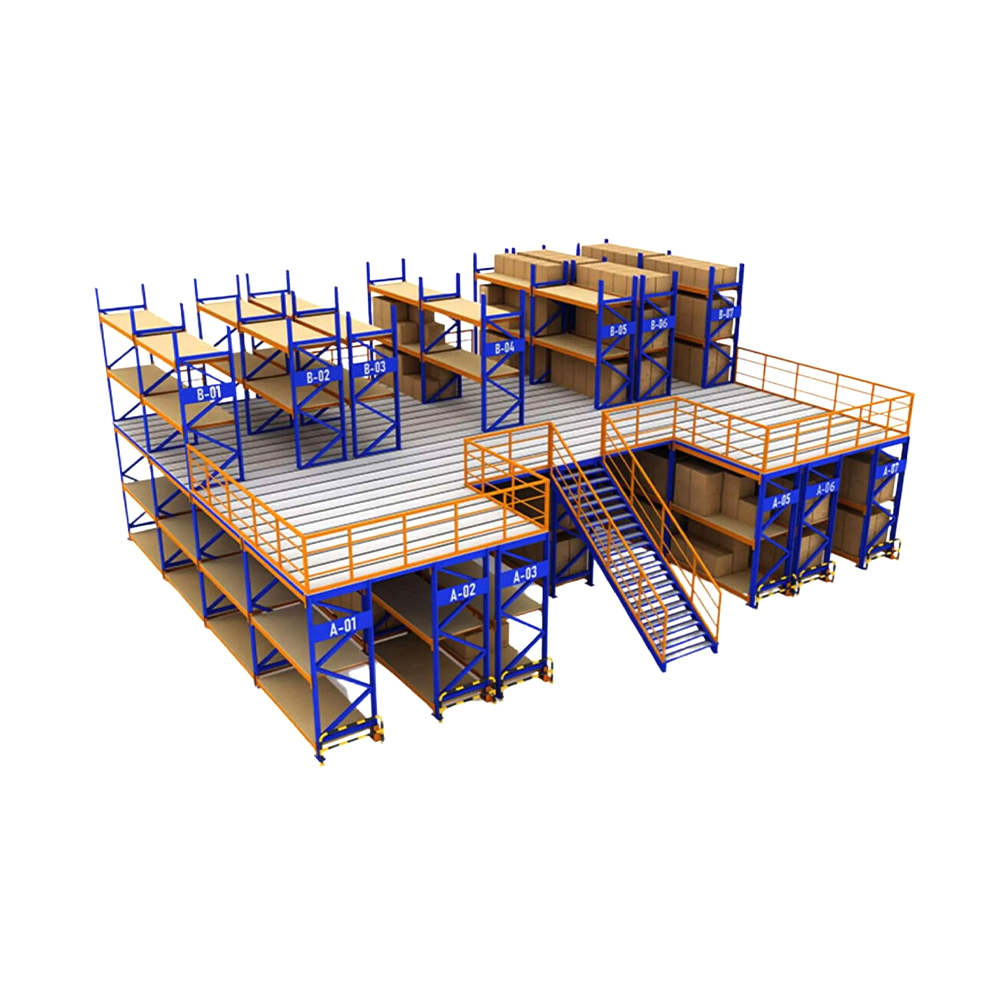

2. Strukturella komponenter i mezzaninställ

En mezzaninhyllningsplattform är sammansatt av en definierad uppsättning strukturella element, som var och en bidrar till den totala lastkapaciteten och säker åtkomst mellan nivåerna.

(1) Stödpelare och balkar

Vertikala stålpelare överför den kombinerade vikten av plattformen, lagrat gods och gångtrafik ner till golvplattan, medan horisontella balkar spänner mellan pelarna för att stödja däcket ovanför. Kolumnavstånd planeras runt gångbredd och förvaringslayout på både nedre och övre plan.

(2) Däckyta

Trallytan utgör det gångbara och bärande golvet på övervåningen och väljs utifrån lagerhållet gods, gångtrafikvolym och eventuella brandkodskrav för den specifika anläggningen. Vanliga däckmaterial inkluderar stålpaneler, spånskivor och öppna stålgaller, var och en lämpad för olika kombinationer av belastning och luftflödesbehov.

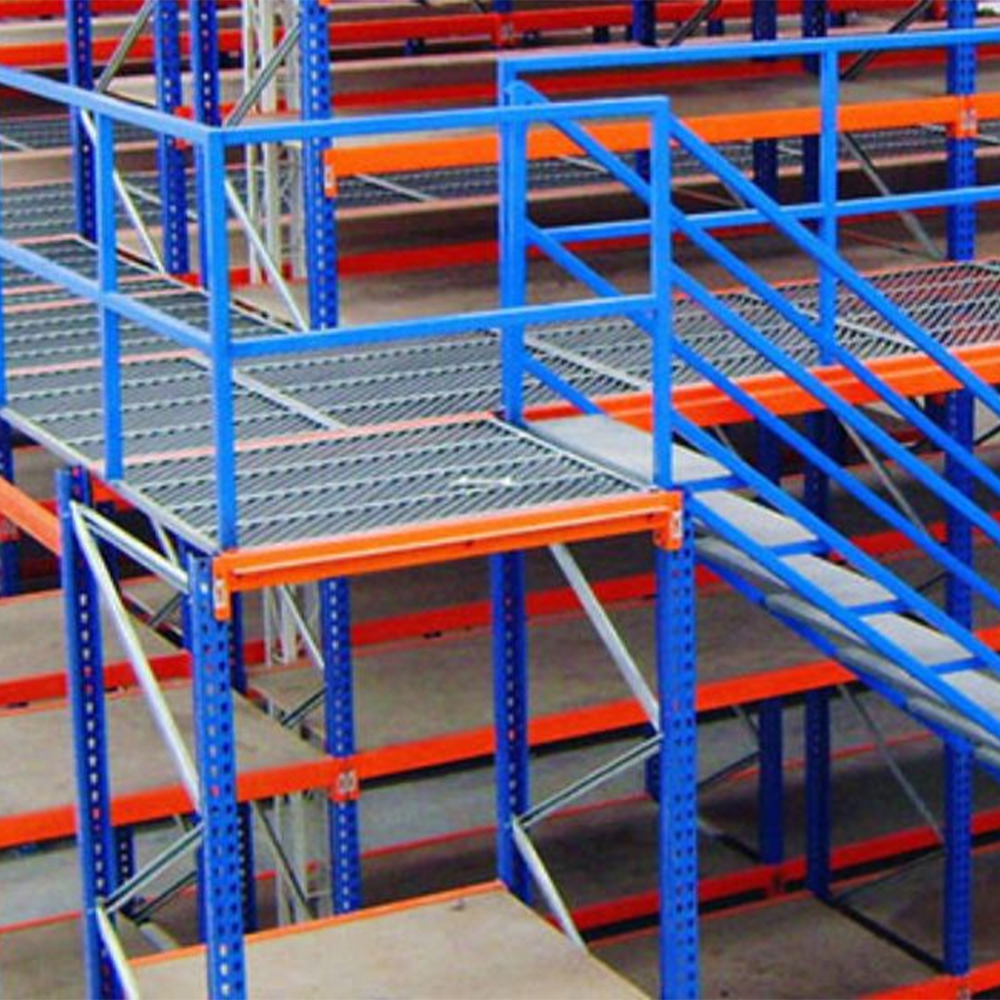

(3) Trappor, ledstänger och säkerhetsgrindar

Trappor ger åtkomst mellan nivåerna, medan ledstänger och tåbrädor minskar risken för fall eller tappade föremål längs öppna kanter. Säkerhetsgrindar för pallar installeras vanligtvis vid lastningsställen på den övre nivån, vilket gör att pallar kan lyftas genom grindöppningen samtidigt som kanten skyddas under normal drift.

3. Nyckelfunktioner och tillämpningsscenarier

Mezzaninställ väljs i allmänhet för sin förmåga att maximera lagerhöjd och lageryta, vilket utökar användbar kapacitet utan nybyggnation. Flexibla golvkonfigurationer gör att plattformen kan anpassas till olika godstyper och operativa arbetsflöden, eftersom pelaravstånd och däck kan ordnas kring specifika lagrings- eller arbetsstationskrav. Vanliga tillämpningsscenarier för denna kategori inkluderar följande.

• Fabriker och lager med högt i tak men begränsad markyta, där overheadvolymen kan omvandlas till en användbar andra nivå.
• E-handelsuppfyllande center för små och medelstora varor, som skiljer bulklagring på övre nivåer från orderplockaktivitet nedan.
• Återförsäljningsrum, verkstäder och komponentförråd som behöver ytterligare organiserat utrymme utan att bygga ut byggnaden.
• Tillverkningsanläggningar som lagrar delar, halvfabrikat och färdiga produkter samtidigt som produktionsgolven är rena.
• Kontor och administrativa områden som kräver flerskiktsutrymme i ett lager eller lätt industribyggnad.

Verksamheter inom lätt industri och elektronik gynnar ofta mezzaninställ för små delar, tillbehör och förpackningsmaterial med flera SKU, eftersom plattformen tillåter tät organisation av många små föremål över en ytterligare nivå. I vart och ett av dessa scenarier är den underliggande fördelen densamma: att konvertera vertikal byggnadsvolym till en funktionell andra våning snarare än att utöka anläggningens fysiska fotavtryck.

4. Vinst utrymmesutnyttjande från mezzaninställ

Ett av de tydligaste sätten att förstå värdet av mezzaninställningar är att titta på hur mycket ytterligare användbar golvyta en plattform kan skapa inom samma byggnadsfotavtryck. Innan du tittar på mätdiagrammet nedan, hjälper det att notera att en mezzaninnivå vanligtvis lägger till var som helst från en bråkdel av bottenvåningens yta upp till nästan hela bottenvåningsytan, beroende på hur stor del av byggnadens höjd och fotavtryck plattformen är utformad för att täcka. En partiell mezzanin som täcker en del av lagret kommer att lägga till en mindre procentuell vinst, medan en full-footprint-plattform som spänner över hela den lägre nivån kan närma sig en nästan fördubbling av användbar yta. Mätaren nedan representerar ett allmänt heltäckande scenario som en illustrativ referenspunkt snarare än ett garanterat resultat för varje installation. Den faktiska utrymmesvinsten beror alltid på takhöjd, pelarplacering och hur mycket av bottenvåningen som lämnas öppen för åtkomst under plattformen.

Det här mätdiagrammet visar en allmän illustrativ figur snarare än ett fast utfall, och det representerar ett scenario där mezzaninplattformen täcker det mesta av det tillgängliga fotavtrycket på bottenvåningen vid en fungerande takhöjd. Mätarens nålposition återspeglar att installationer med nästan full täckning kan närma sig nära att fördubbla användbar golvyta, medan delinstallationer som täcker endast en del av byggnaden skulle visa en proportionellt mindre vinst på samma skala. Takhöjden är den mest signifikanta begränsande faktorn i denna beräkning, eftersom en mezzaninhyllningsplattform kräver tillräckligt med utrymme både under och över däcket för säker stapling, plockning och takhöjd. Kolumnavståndet påverkar också den uppnåbara förstärkningen, eftersom bredare spännvidder i allmänhet kräver djupare balkar, vilket kan minska den tillgängliga fria höjden på nivån under något. Anläggningar som överväger denna kategori bör behandla varje specifik areavinstsiffra som en planeringsuppskattning tills en faktisk layoutritning har tagits fram för deras byggnad. I praktiken väljer många verksamheter en partiell mezzanin som täcker en definierad lagrings- eller plockzon snarare än hela byggnaden, vilket balanserar utrymmesvinsten mot behovet av att hålla vissa bottenvåningsytor öppna för stor utrustning eller genomfartstrafik. Den procentuella vinsten som visas här bör läsas som ett exempel snarare än ett löfte om ett specifikt resultat för en viss webbplats , eftersom varje byggnad har sin egen höjd, kolumnrutnät och layoutbegränsningar.

5. Strukturell layout av en mezzaninhyllningsplattform

Att visualisera hur de strukturella lagren av mezzaninställ passar ihop hjälper till att förtydliga hur lasten rör sig från det lagrade godset ner till byggnadsgolvet. Diagrammet nedan visar ett förenklat tvärsnitt som visar pelar- och balknätet, trädäcksytan och trappans åtkomstpunkt i förhållande till varandra. Detta är inte ett lastdiagram utan snarare en strukturell referensillustration, avsedd att visa det allmänna förhållandet mellan komponenter som diskuterats tidigare i denna artikel. Att läsa diagrammet från botten till toppen följer samma ordning som lasten går genom strukturen vid normal användning. Denna typ av layoutvy är ofta den första referensanläggningsplanerare tittar på innan de bestämmer sig för kolumnavstånd och trappplacering för sin egen plats.

Detta tvärsnitt visar däckskiktet upptill, direkt uppburet av pelargaller som löper ner till golvnivå, med balkar placerade vid övergångspunkten mellan pelarstrukturen och utrymmet under däcket. Kolumnerna visas med jämna mellanrum, vilket återspeglar hur mezzaninställen vanligtvis fördelar lasten över ett upprepat rutnät snarare än att koncentrera vikten på ett litet antal punkter. Trappan visas placerad i ena änden av strukturen, vilket är ett vanligt layoutval eftersom den håller åtkomstpunkten borta från huvudförrådet eller arbetsområdet på övre däck. Stråldjupet, visat som det horisontella bandet precis under trädäcket, är en av nyckelvariablerna som avgör hur långt kolumner kan placeras isär innan avböjning blir ett problem. I en faktisk anläggning skulle även ytterligare komponenter såsom ledstänger, säkerhetsgrindar vid palllastningsställen och tvärstag mellan pelare finnas, men utelämnas här för att hålla det strukturella förhållandet tydligt. Denna förenklade vy är mest användbar som en startreferens innan en detaljerad teknisk layout tas fram för en specifik byggnad, eftersom verkliga installationer också måste ta hänsyn till befintliga pelare, dörröppningar, sprinklerplacering och belysning när pelarnätet färdigställs. Läsare som planerar en installation bör behandla detta diagram som en förklarande referens snarare än en konstruktionsritning, och bör alltid bekräfta exakta dimensioner och lastvägar mot platsspecifik teknisk dokumentation.

6. Jämförelse av lagringskapacitet: Enkelnivå kontra mezzaninställ

Att jämföra lagringskapaciteten mellan en enplanslayout och en mezzaninhyllningslayout över olika anläggningstyper hjälper till att illustrera var denna kategori ger den mest praktiska fördelen. Uppfyllande av e-handel, lätta tillverkningsanläggningar och allmän lagerhållning visar var och en olika grad av kapacitetsökning, till stor del beroende på hur mycket av deras lager som är lämpat för mindre, handburna föremål jämfört med stora pallgods. Det grupperade kolumndiagrammet nedan presenterar en indexerad jämförelse av en-nivå kontra mezzanin-aktiverad kapacitet över tre allmänna anläggningstyper, med hjälp av illustrativa värden snarare än uppmätta siffror från någon specifik plats. Denna jämförelse bör läsas vid sidan av den tidigare diskussionen om utrymmesutnyttjande, eftersom båda reflekterar samma underliggande princip från olika vinklar.

De parade kolumnerna i detta diagram visar konsekvent en högre mezzaninstapel bredvid en kortare ennivåstapel över alla tre anläggningstyperna, vilket bekräftar den allmänna förväntningen att lägga till en plattformsnivå ökar användbar kapacitet oavsett bransch. E-handelsuppfyllelsen visar en av de större relativa vinsterna, vilket speglar hur väl små och medelstora paketvaror passar de lättare, mer jämnt fördelade lasterna som är typiska för mezzanine-däck. Lätt tillverkning visar en något mindre relativ vinst i denna illustrativa jämförelse, eftersom produktionsområden ofta behöver hålla en del av bottenvåningen öppen för utrustning, arbetsstationer eller materialflöde som inte kan flyttas upp på övervåningen. Generell lagerhållning sitter mellan de två andra, vilket återspeglar en blandning av pallaterade och mindre varor som kan delas över båda nivåerna beroende på omsättning och hanteringsmetod. Förstärkningen som visas för alla typer av anläggningar beror mycket på hur mycket av dess inventarie som är lämpad för lagring på plattformsnivå snarare än att kräva tillgång till pallar på bottenvåningen, så dessa värden bör behandlas som allmän vägledning snarare än som ett garanterat resultat. Anläggningar som i första hand hanterar tunga pallgods på marknivå, med lättare delar eller färdiga varor anpassade till övre däck, tenderar att se resultat som ligger närmare det allmänna lagermönstret som visas här. Precis som med de andra bilderna i den här artikeln beror de faktiska resultaten på den specifika produktmixen, byggnadsdimensionerna och den färdigställda layouten för varje plats.

7. Choosing a Decking Type for Mezzanine Racking

Decking selection is one of the more practical decisions in a mezzanine racking project, since it directly affects load capacity, surface finish, and how goods or foot traffic interact with the upper level. The table below compares three common decking types across general characteristics relevant to facility planning.

Steel panel decking is generally selected where the upper level will hold palletized or heavier bulk goods, since its solid surface distributes load evenly across the supporting beams. Particle board decking is a common choice for order picking zones and general storage areas where a flat, consistent walking surface is the main priority. Open steel grating is typically specified where fire sprinkler coverage or natural airflow between levels is a design requirement, since its open pattern allows water and air to pass through more freely than a solid deck. Selecting the appropriate decking type alongside the correct duty rating for columns and beams helps ensure the mezzanine racking platform performs as intended for its specific storage or workspace function.

8. Maintenance and Safety Considerations

Routine inspection of a mezzanine racking platform should cover column base connections, beam-to-column joints, decking fasteners, and the condition of handrails and toe boards along open edges. Any signs of corrosion, loosened bolts, or deck panel movement should be addressed promptly, since the platform supports both stored goods and personnel moving across the upper level. Staircases and safety gates should be checked for secure attachment and smooth operation, particularly at pallet loading points where gates are opened and closed frequently during daily operation.

Facility teams should also periodically confirm that the goods stored on the platform remain within the original design load, since a change in product type or packaging over time can gradually shift actual usage beyond the initial plan without an obvious single cause. Regular structural inspection combined with correct edge protection is central to safe long-term use of any mezzanine racking installation. Shanghai King Global Shelf Co., Ltd. designs its warehouse racking and mezzanine platform solutions with strict quality control and load testing, and provides layout consultation and installation support to help customers plan configurations that suit their specific building height, footprint, and storage requirements.

9. Frequently Asked Questions

(1) How much additional storage space can mezzanine racking provide

The additional usable area depends on ceiling height, column layout, and whether the platform covers the full building footprint or only a portion of it, so results vary from site to site.

(2) What decking type is best suited to pallet storage on the upper level

Steel panel decking is generally preferred for pallet or bulk goods storage because its solid surface distributes concentrated loads evenly across the supporting beams.

(3) Can mezzanine racking be installed around existing building columns

Yes, mezzanine racking is typically planned as a freestanding structure that can be arranged around existing building columns, doorways, and overhead obstructions during layout design.

(4) Is mezzanine racking suitable for both storage and workspace use

Yes, depending on decking choice and layout, the platform can support storage, order picking stations, light assembly work, or general office and administrative space.

(5) What should be inspected regularly on a mezzanine racking platform

Regular checks should include column base connections, beam joints, decking fasteners, handrail condition, and staircase or safety gate attachment to ensure continued safe operation.
